전화로 “배전반 하나 만들어야 하는데요”라고 문의가 오면, 담당자가 가장 먼저 되묻는 말이 있습니다.
“어떤 배전반이요?”
이 질문에 바로 답하지 못하시면, 견적도 납기도 나오지 않습니다.
배전반은 한 종류가 아닙니다. 저압반인지 고압(수배전반)인지에 따라 인증 절차와 시공 주체 자체가 달라집니다.
이 구분을 정하지 않고 도면부터 그리면, 나중에 처음부터 다시 그려야 하는 일이 생깁니다.

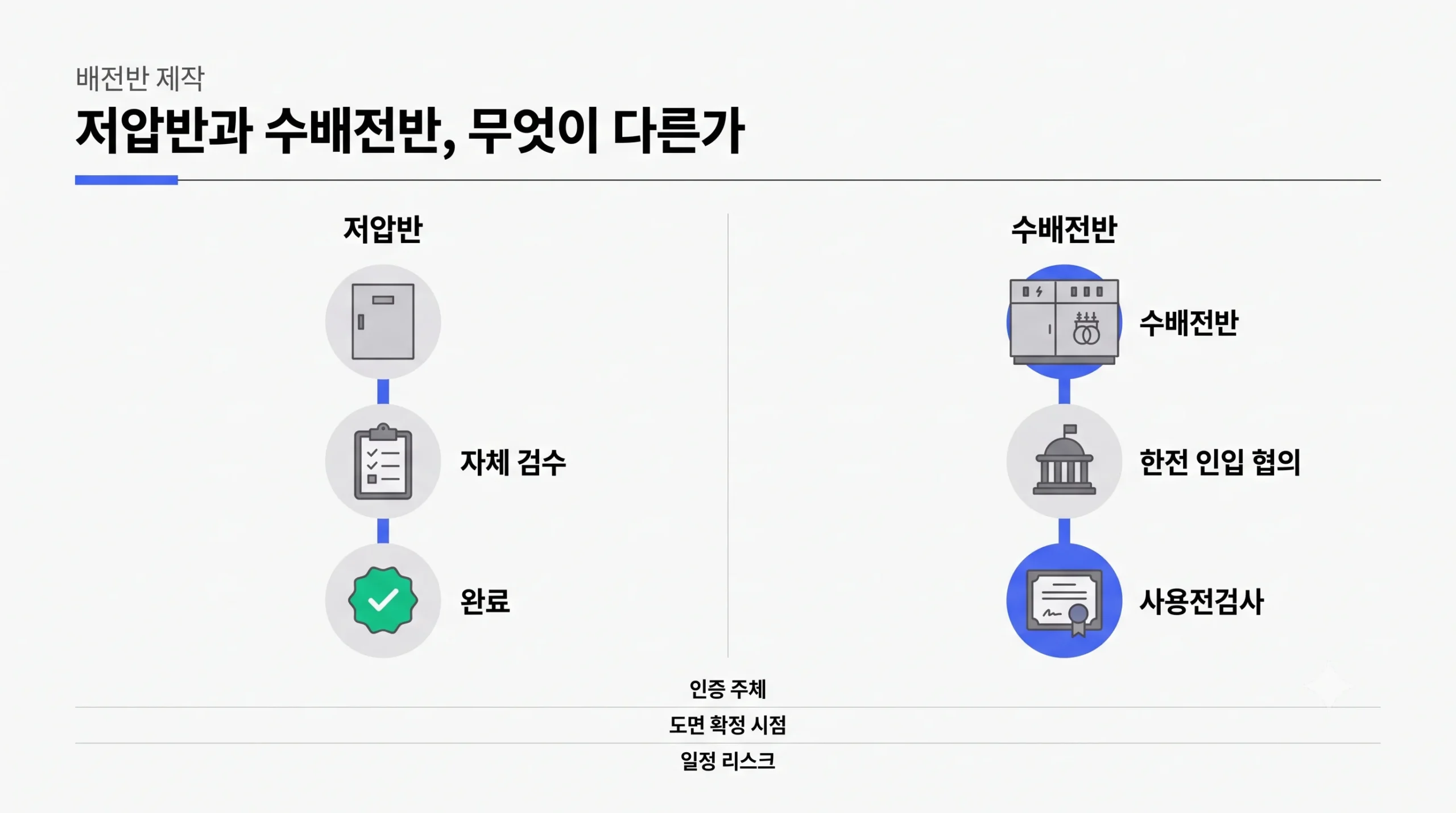

저압반과 수배전반, 왜 다른 이야기인가
저압반은 대체로 자체 제작·검수로 끝납니다.
반면 한전에서 전기를 고압으로 받아 자체 변압기로 낮추는 구조라면 이야기가 달라집니다.
이건 수배전반이고, 한국전력의 인입 조건과 전기안전공사의 사용전검사를 통과해야 가동할 수 있습니다.
둘을 헷갈리면 일정이 통째로 밀립니다.
저압반 기준으로 잡은 납기에 수배전반 인증 절차가 끼어들면, 몇 주가 아니라 몇 달이 늘어납니다.
발주 전에 확정해야 하는 다섯 가지
견적을 받기 전에 아래 다섯 가지가 정리돼 있어야 합니다.
안 그러면 견적 자체가 나오지 않거나, 받아도 나중에 뒤집힙니다.
- 정격전압·정격전류: 현장에 들어오는 전력 용량 기준
- 차단용량(kA): 단락 사고 시 견뎌야 하는 전류 크기
- 설치 환경: 옥내인지 옥외인지, 큐비클형인지 개방형인지
- 접지 방식과 계량 위치: 한전 협의 대상인지 여부
- 사용 시점: 인증·검사 일정까지 포함한 실제 가동 목표일
이 다섯 가지가 없는 상태로 오는 의뢰가 실제로 많습니다.
담당자도 처음이면 모르실 수 있습니다.
도면 없이 의뢰해도 되나
됩니다. 다만 순서가 바뀔 뿐입니다.
현장 실측과 부하 용량 확인이 먼저고, 단선결선도·배치도는 그 결과로 나옵니다.
도면을 미리 그려서 보내시는 쪽이 오히려 실측과 안 맞아 다시 그리는 경우가 많습니다.
순서를 거꾸로 잡으면 일이 두 번 됩니다.
| 구분 | 저압반 | 수배전반 |
|---|---|---|
| 인증 주체 | 자체 검수 | 한전 인입 협의 + 전기안전공사 사용전검사 |
| 도면 확정 시점 | 부하 용량 확인 후 | 한전 협의 결과 확정 후 |
| 일정 리스크 | 낮음 | 인증 지연 시 전체 일정 영향 |
발주 후에도 확인은 끝나지 않습니다
제작이 끝나면 시운전 전 절연저항 측정, 인터록 동작 확인 같은 검사 단계가 남습니다.
여기서 문제가 나오면 설치 현장에서 다시 뜯어야 합니다.
검사 항목을 발주 시점에 미리 정해 두시면, 이 단계에서 되돌아가는 일이 줄어듭니다.
GrowSpace는 현장 실측과 부하 조건 확인부터 제작 발주, 검수, 설치까지 전체 과정을 하나의 창구에서 조율합니다.
담당자께서 여러 업체를 따로 관리하지 않으셔도 되게 하는 게 이 구조의 목적입니다.
자주 묻는 질문
저압반과 수배전반을 구분 못 하겠는데, 문의해도 되나요?
됩니다. 오히려 그게 첫 상담의 목적입니다. 현재 계약전력과 인입 방식만 알려주시면 구분이 가능합니다.
견적은 도면 없이도 나오나요?
개략 견적은 정격전류·차단용량·설치 환경 세 가지만으로도 가능합니다. 확정 견적은 실측 이후에 나옵니다.
부산·경남 지역도 현장 실측이 가능한가요?
가능합니다. 지역 소재 현장 방문·설치·A/S까지 감안한 일정으로 상담해 드립니다.
→ 현장 조건 알려주시면 배전반 구성부터 상담해 드립니다.
