앵커를 몇 개 사야 하냐는 질문에 “일단 많이 사두시라”는 답은 도움이 안 됩니다.
공간 크기와 원하는 정밀도에 따라 정답이 달라지기 때문입니다.
UWB 위치추적에서 앵커 개수는 삼변측량 원리로 결정됩니다.
최소 개수는 정해져 있지만, 실제 현장에서는 그 최소치만으로 충분하지 않은 경우가 많습니다.
평면 좌표와 3D 좌표가 필요한 앵커 수는 다릅니다
앵커 하나로는 거리만 측정됩니다.
위치가 계산되려면 앵커가 최소 3개 있어야 평면(X, Y) 좌표가 나옵니다.
높이(Z축)까지 구분하려면 앵커가 최소 4개 필요합니다.
드론이나 다층 구조 공간에서 높이 정보가 중요하다면 이 4개부터 시작해야 합니다.
바닥 한 층에서만 움직이는 로봇이나 사람이라면 평면 좌표만으로도 충분한 경우가 많습니다.
이때는 3개로 시작해도 됩니다.
최소 개수만으로 부족한 이유
이론상 3~4개면 되지만, 실제 공간에서는 신호가 가려지는 사각지대가 생깁니다.
기둥, 선반, 파티션 뒤에서는 앵커 신호가 약해지거나 끊깁니다.
이 문제를 보완하려면 최소치보다 여유 있게 앵커를 배치해야 합니다.
사각지대가 예상되는 구역마다 앵커를 추가하는 방식입니다.
공간이 넓어질수록 앵커 하나가 커버하는 범위도 줄어듭니다.
앵커 간격은 실내 기준 15m 이내를 권장하며, 이 기준을 넘으면 중간에 앵커를 하나 더 세워야 합니다.
앵커 개수를 정하는 순서
공간의 평면도를 먼저 확보합니다.
기둥과 장애물 위치를 표시해두면 사각지대를 미리 예측할 수 있습니다.
필요한 정밀도를 정합니다.
사람과 사람 사이 충돌 감지처럼 정밀도가 중요한 경우와, 구역 단위로 재실만 확인하면 되는 경우는 필요한 앵커 밀도가 다릅니다.

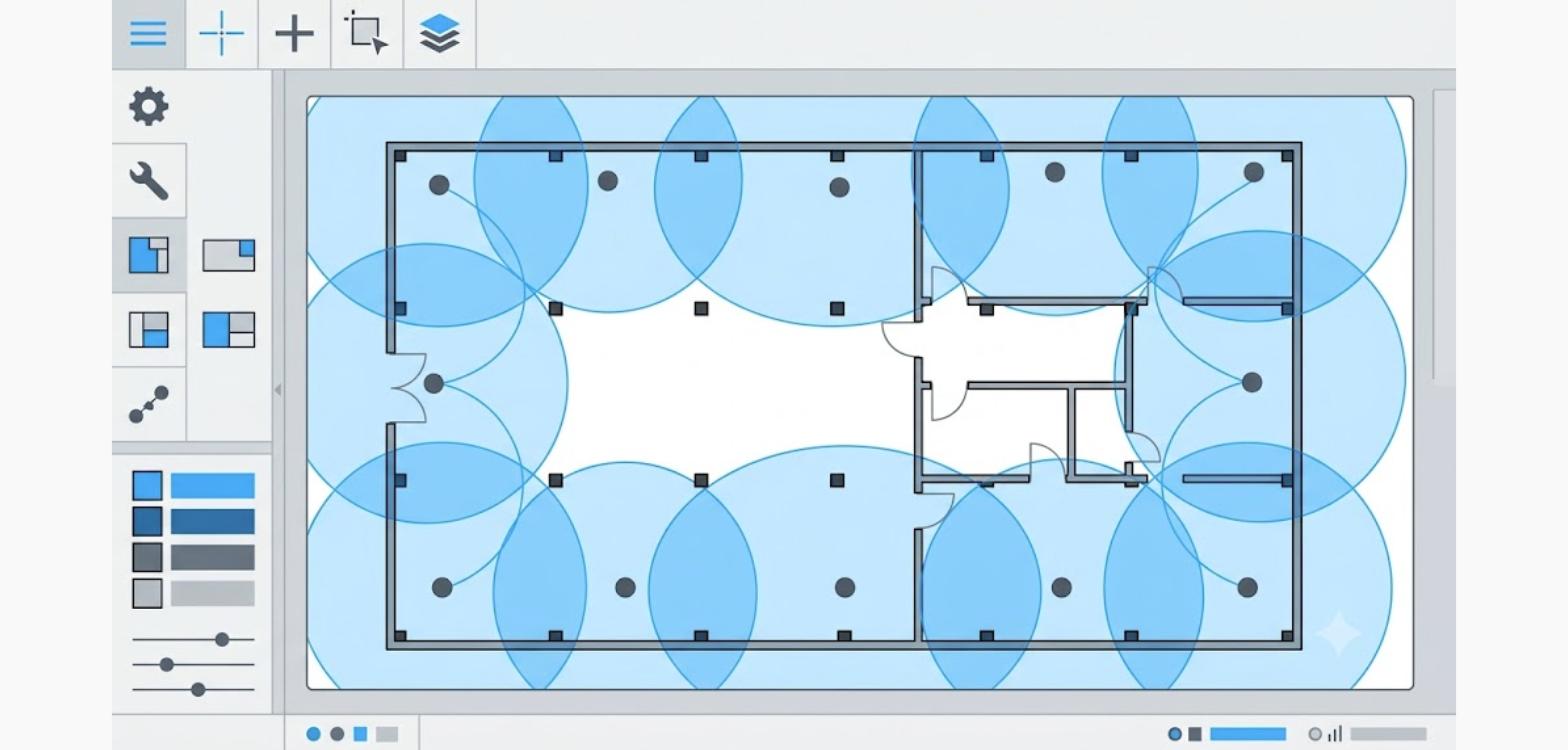

기본 배치를 계획하고, 사각지대가 예상되는 지점에 앵커를 추가합니다.
이후 실제 설치 후 테스트로 미흡한 구역을 보완합니다.
공간 규모별 대략적인 기준
| 공간 규모 | 참고 앵커 수 |
|---|---|
| 소규모(50평 이하, 단순 구조) | 3~4개 |
| 중규모(50~200평, 장애물 있음) | 5~8개 |
| 대규모(200평 이상, 복잡한 구조) | 현장 진단 후 개별 산정 |
이 표는 대략적인 참고 기준이며, 실제로는 공간 구조와 목적에 따라 달라집니다.
설치 후 확인이 필요합니다
앵커를 설치했다고 끝나는 게 아닙니다.
실제로 좌표를 받아보면서 QF(품질지수)가 낮게 나오는 구역이 있는지 확인해야 합니다.
QF가 낮은 구역이 반복되면 그 근처에 앵커를 추가합니다.
GrowSpace는 도면 분석부터 앵커 배치 설계, 설치 후 검증까지 함께 진행합니다.
담당자께서 앵커를 몇 개 사야 할지 스스로 추측하지 않으셔도 되는 구조입니다.
자주 묻는 질문
앵커 3개로 시작해서 나중에 늘려도 되나요?
가능합니다.
다만 처음부터 사각지대를 어느 정도 예상하고 배치하면 나중 추가 작업이 줄어듭니다.
천장이 너무 높으면 앵커 개수가 늘어나나요?
늘어날 수 있습니다.
천장이 높으면 신호 도달 범위와 각도가 달라져 배치를 다시 계산해야 합니다.
공간이 계속 바뀌는 창고에도 적용되나요?
됩니다.
다만 선반 배치가 자주 바뀐다면 사각지대도 함께 바뀌므로, 설치 후 주기적인 점검을 권장합니다.
